Arduino ve mBlock ile Kara Şimşek Uygulaması (FOR Döngüsü)

Bu uygulamamızda kara şimşek uygulamasını yapacağız uygulamayı yaparken içerisinde for döngüsünü kullanmayı öğreneceğiz. Kara Şimşek devresi bağlı olan ledlerin belirli sırayla bir yöne doğru yanıp/sönme işlemi yapan son lede geldiğinde ise ters yönde yanmaya devam eder. Bu uygulamada kullanacağımız malzemelerimiz;


  • Arduino UNO

  • 5mm LED

  • 220R veya 330R Direnç

  • Jumper Kablolar (E-E)

  • Breadboard

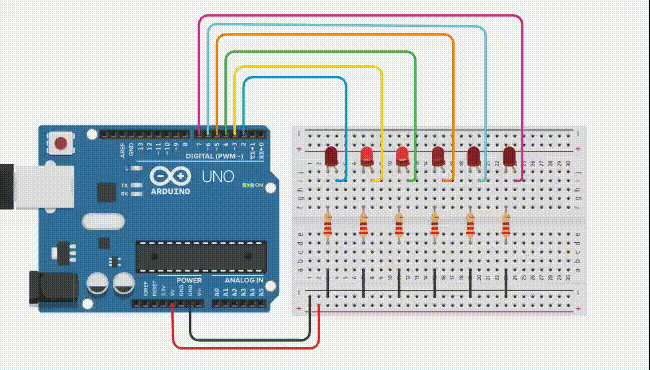

Devremizi bu şemaya göre kurup bağlantılarımızı yapıyoruz.

Kodumuza geçmeden önce FOR döngüsünün nasıl çalıştığına bakalım. FOR döngüsü belirli komutların istenen sayıda tekrar ettirilmesini sağlar. FOR döngüsü içerisinde başlangıç, bitiş değerlerini ve değerler arasındaki artış veya azalış miktarını kontrol edebiliriz. Kısaca FOR döngüsü bir değerden başka bir değere kadar artıp veya azalarak son değerden sonra döngüyü bitiren operatördür.


Şimdi uygulama kodumuza bakalım.




Kodunuzu oluşturduktan sonra üst menüde yer alan BOARD menüsünden Arduino UNO kartının seçili olduğundan emin olun. Sonrasında CONNECT menüsünden Serial Port a tıklayarak kartınızın bağlı bulunduğu COM portunu seçin ve kodunuzu yükleyin.
